Atuador linear de eixo único embutido, mesa deslizante totalmente fechada, substituição de brinyo gth5/gth8/gth12
R$11.513,99
Nome da marca: YUN DUAN
Origem: CN (Origem)
Produto Químico de Alta Preocupação: Nenhum
Número do modelo: GTH5/GTH8/GTH12
Largura ou diâmetro do guia: 12mm/16mm
Certificação: CE
repeatability: 0.005mm
Temperature of the operating environment: Below 80 degrees Celsius
Keywords 1: Industrial robot
Keywords 2: High precision linear module
Keywords 3: Fully Enclosed Module
Keywords 4: Single Axis Robot
Keywords 5: Sliding Table
Keywords 6: xyz linear robot
Keywords 7: X Y Z Stage
Keywords 8: X Y Z table
Keywords 9: X axis table
Keywords 10: Linear Rail Stage
Keywords 11: High precision Module
Keywords 12: Linear Actuator
Keywords 13: linear motion guide
Keywords 14: TOYO slide table
Keywords 15: Dust proof linear sliding table
Keywords 16: ball screw linear guide rail linear module
Keywords 17: Rail embedded screw module
Keywords 18: Rail Built-in module
Keywords 19: Rail embedded Linear module
Total length of GTH5: Effective Stroke + 220.5mm
Total length of GTH8: Effective Stroke + 278mm
Total length of GTH12: Effective Stroke + 294mm
1 * mesa deslizante
1 * flange do adaptador do servo motor
(Entre em contato conosco para obter desenhos CAD)
Catálogo de seleção de produtos:Por favor clique aqui

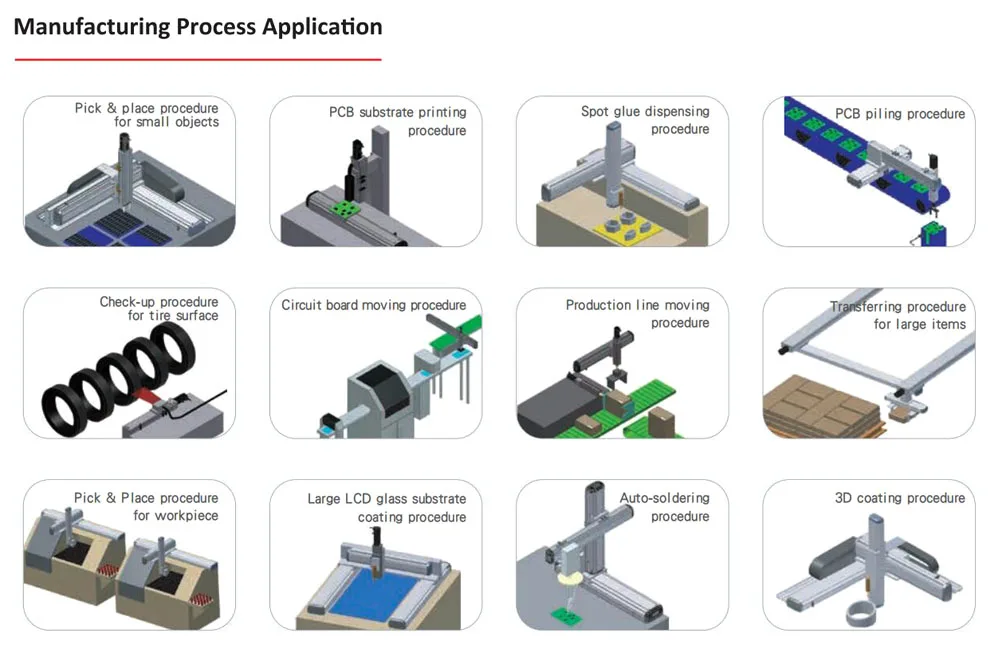

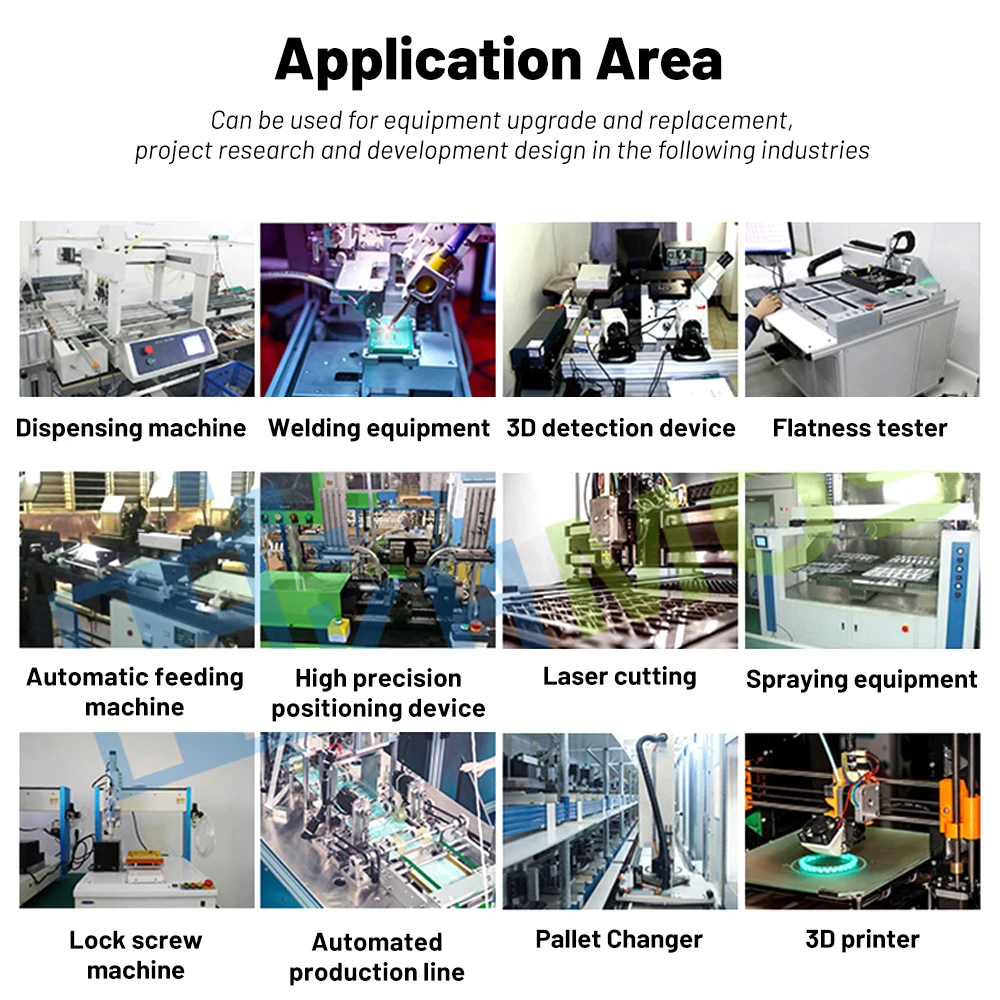

Possui uma ampla gama de utilizações e pode ser aplicado em equipamentos de automação geral, por exemplo:
Máquina automática de solda de estanho, máquina de parafuso de travamento, coleta e colocação de caixa de peças de rack de material, pequena pilha, máquina de revestimento adesivo, coleta e manuseio de acessórios zero, movimento de lentes CCD, máquina automática de pulverização de tinta, dispositivo automático de carga e descarga, máquina de corte, componentes eletrônicos equipamento de produção, pequena linha de montagem, pequena mesa de prensagem, máquina de solda por pontos, processo de laminação de superfície, máquina de etiquetagem automática, enchimento e embalagem de materiais líquidos, equipamento de inspeção de acessórios zero,

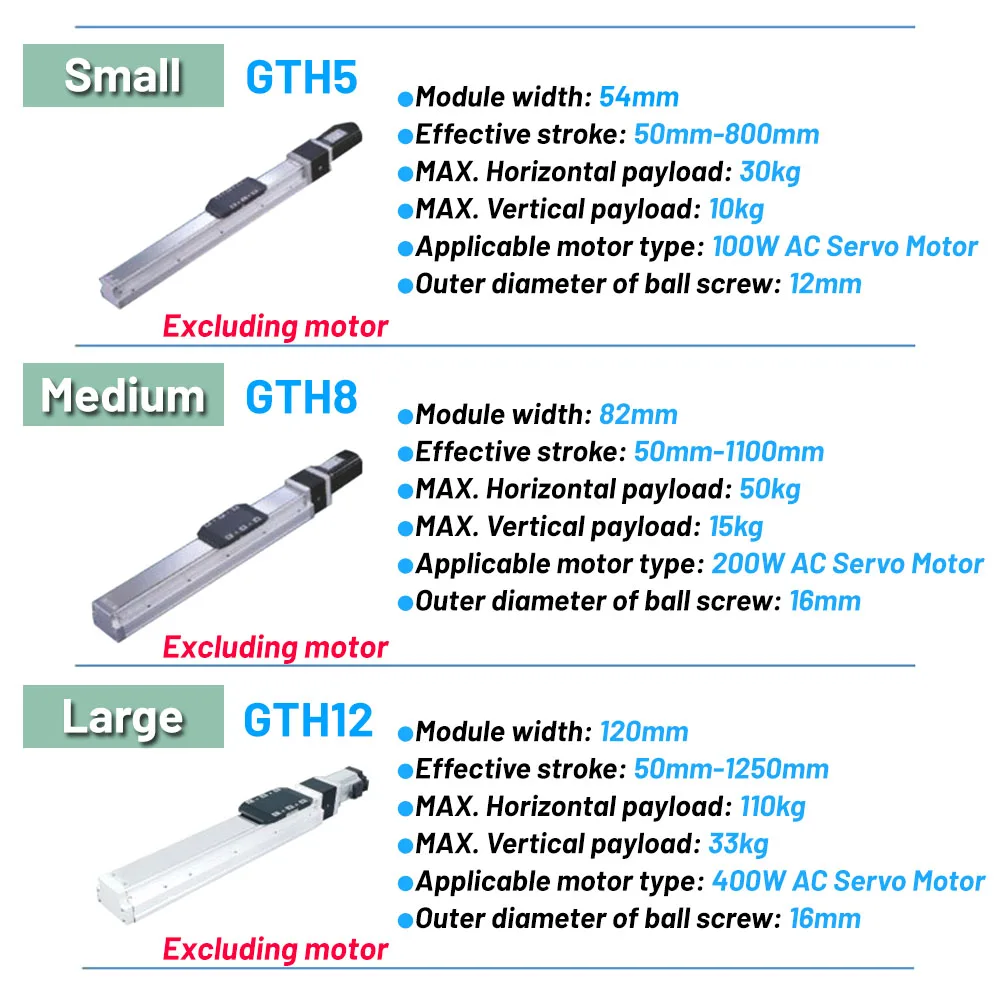

Especificações do produto |

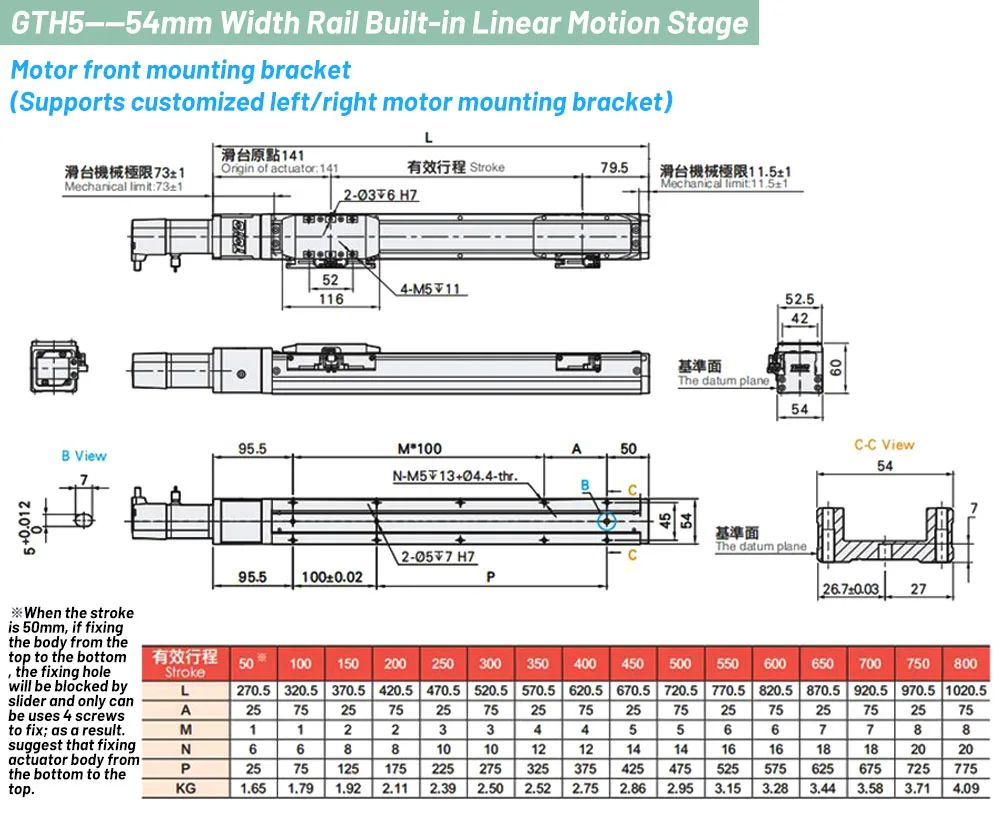

Modelo |
GTH5 |
||
Repetibilidade (mm) |
±0.03 |
|||
Chumbo de parafuso esférico (mm) |
5 |
10 |
||
Velocidade máxima (mm/s) |
250 |
500 |
||
Carga útil máxima |
Horizontal (kg) |
30 |
15 |
|
Vertical (kg) |
10 |
5 |
||
Empuxo nominal (N) |
341 |
170 |
||
Curso efetivo (mm) |
50-800 |
|||
Comprimento total (mm) |
Curso efetivo+220,5 |
|||
Suporte do motor Tipo correspondente |
Servomotor 40mm 100W |
|||
Diâmetro externo do parafuso esférico (mm) |
C7 ø12mm |
|||
Especificações do produto |

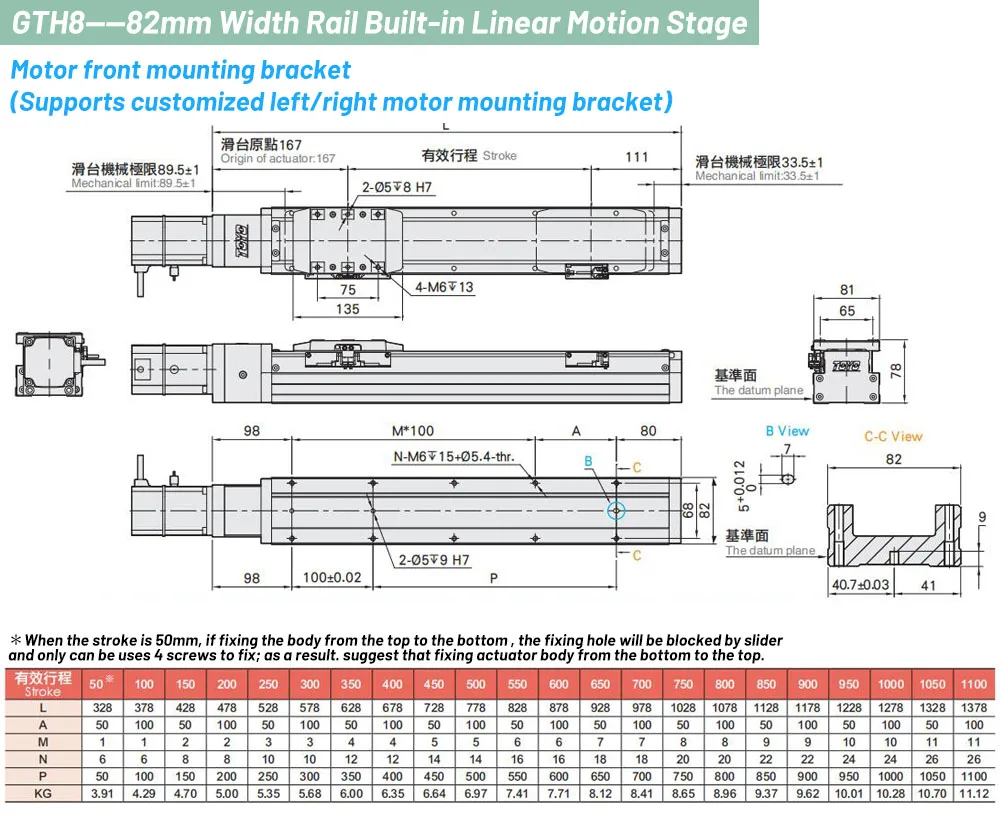

Modelo |
GTH8 |
|||
Repetibilidade (mm) |
±0.03 |
||||
Chumbo de parafuso esférico (mm) |
5 |
10 |
20 |
||
Velocidade máxima (mm/s) |
250 |
500 |
1000 |
||
Carga útil máxima |
Horizontal (kg) |
50 |
30 |
18 |
|
Vertical (kg) |
15 |
8 |
3 |
||
Empuxo nominal (N) |
683 |
341 |
170 |
||
Curso efetivo (mm) |
50-1100 |
||||
Comprimento total (mm) |
Curso efetivo+278 |
||||
Suporte do motor Tipo correspondente |
Servomotor de 60mm 200W |
||||
Diâmetro externo do parafuso esférico (mm) |
C7 ø16mm |
||||

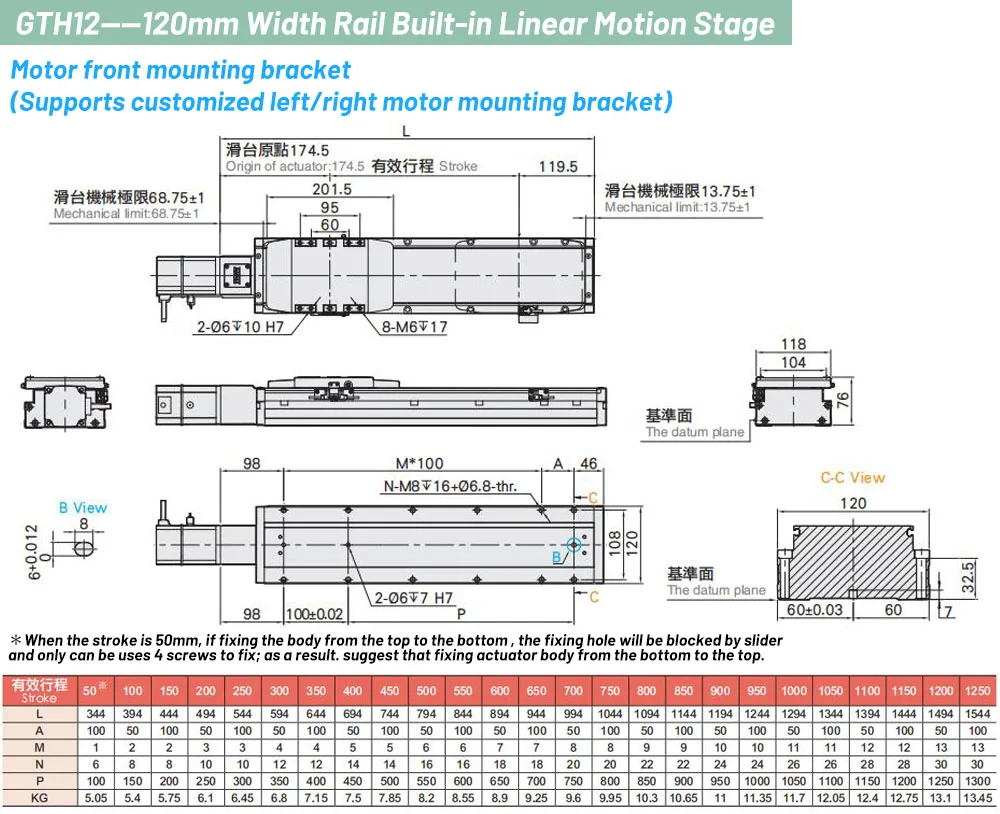

Especificações do produto |

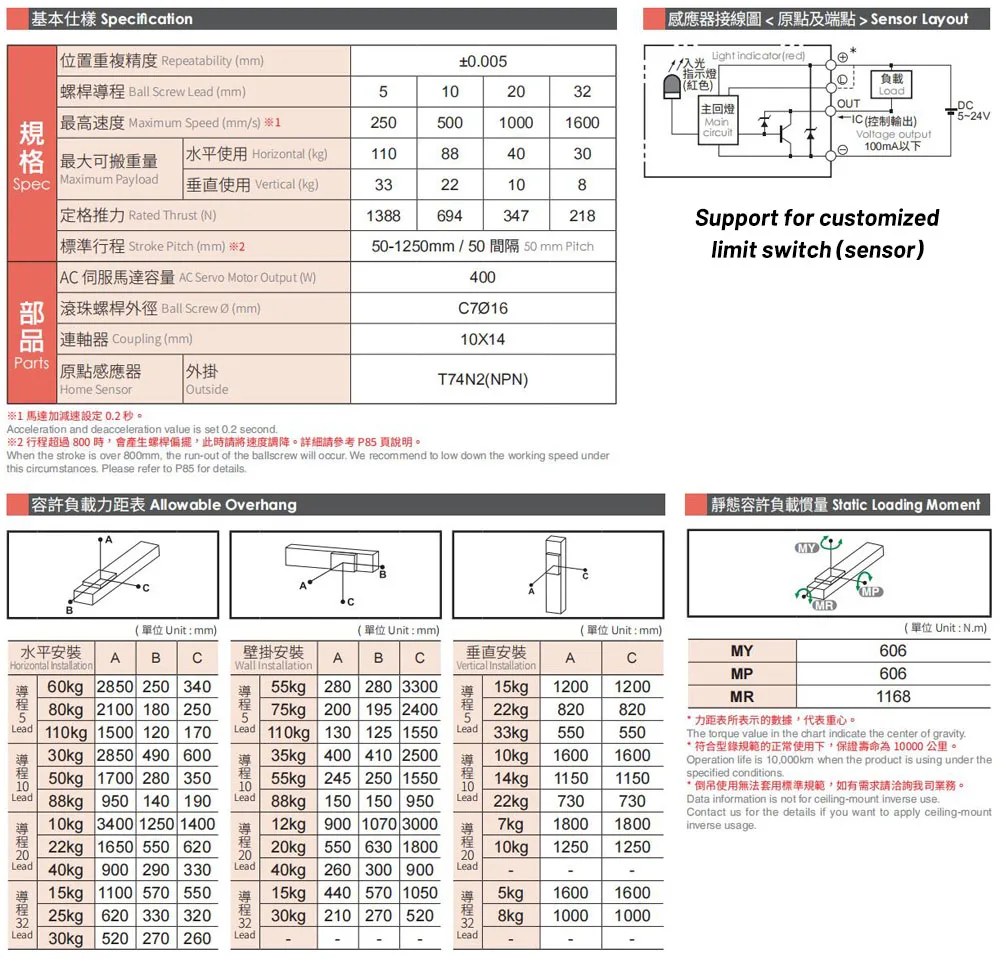

Modelo |
GTH12 |
|||
Repetibilidade (mm) |
±0.03 |
||||
Chumbo de parafuso esférico (mm) |
5 |
10 |
20 |
||
Velocidade máxima (mm/s) |
250 |
500 |
1000 |
||
Carga útil máxima |
Horizontal (kg) |
110 |
80 |
40 |
|
Vertical (kg) |
33 |
22 |
10 |
||
Empuxo nominal (N) |
1388 |
694 |
347 |
||
Curso efetivo (mm) |
50-1250 |
||||
Comprimento total (mm) |
Curso efetivo+294 |
||||
Suporte do motor Tipo correspondente: |
Servomotor de 60 mm 400 W |
||||
Diâmetro externo do parafuso esférico (mm) |
C7 ø16mm |
||||
