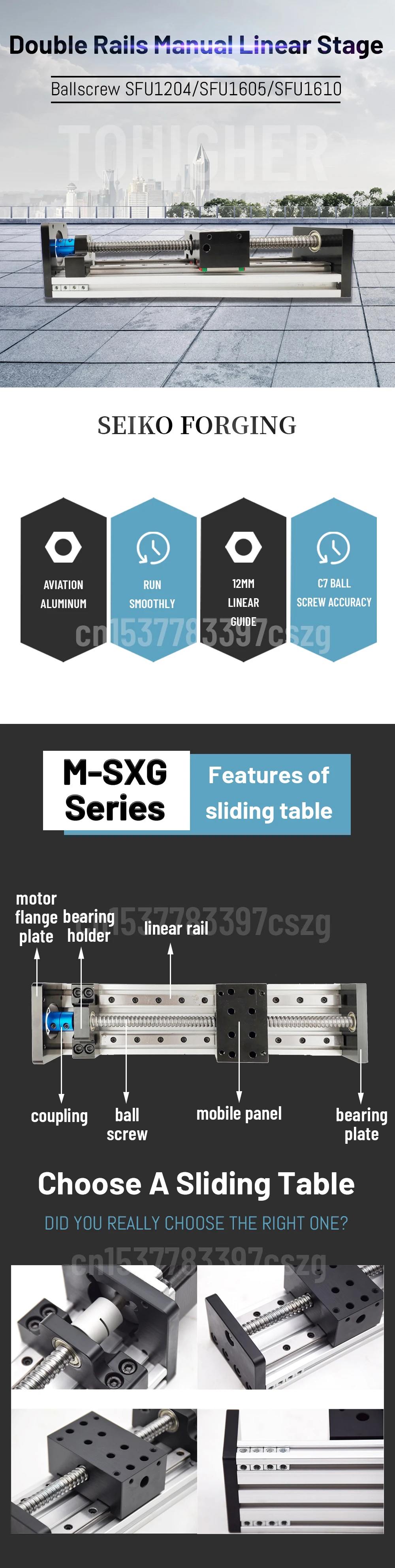

Mesa de guia linear cnc, trilho duplo, mesa deslizante, eixo xyz, parafuso esférico, palco linear, mesa móvel, 80mm de largura, sfu1204/sfu1605/1610
R$1.191,99
Nome da marca: TEHIGHAUTO
Origem: CN (Origem)
Produto Químico de Alta Preocupação: Nenhum
Número do modelo: SXG5080/SXG10080
Largura ou diâmetro do guia: 12mm
Certificação: CE
Ballscrew type: SFU1605/SFU1204/SFU1610
Ballscrew accuracy: C7 level
Effective stroke: 50mm-1200mm Optional
Guide Type: 2*MGN12R
Slider Type (for 50*80mm table): 2*MGN12H
Slider Type (for 100*80mm table): 4*MGN12H
Maximum speed: 500mm/s
Repeat positioning accuracy: 0.02mm-0.03mm
Slide Material: Aviation aluminum
Type 1: ball screw stage
Type 2: Double Rail Sliding Table
Type 3: linear rail stage
Type 4: Double Rail linear Stage
Type 5: cnc table
Type 6: linear stage
Type 7: xy table
Type 8: sfu1204
Type 9: cnc axis
Type 10: sliding table
Type 11: linear guide stage
Type 12: linear module stage
Type 13: linear rail guide stage
Type 14: xyz gantry table
Type 15: linear guide table
Type 16: cnc sliding table
Type 17: xyz stage
Type 18: double linear rail slide table
Type 19: slide table
Acoplamento de 1* 8 mm a 8 mm
Nota:
Modelo 1.3D (clique para abrir diretamente): Mesa de 50mm*80mm ou Mesa de 100mm*80mm

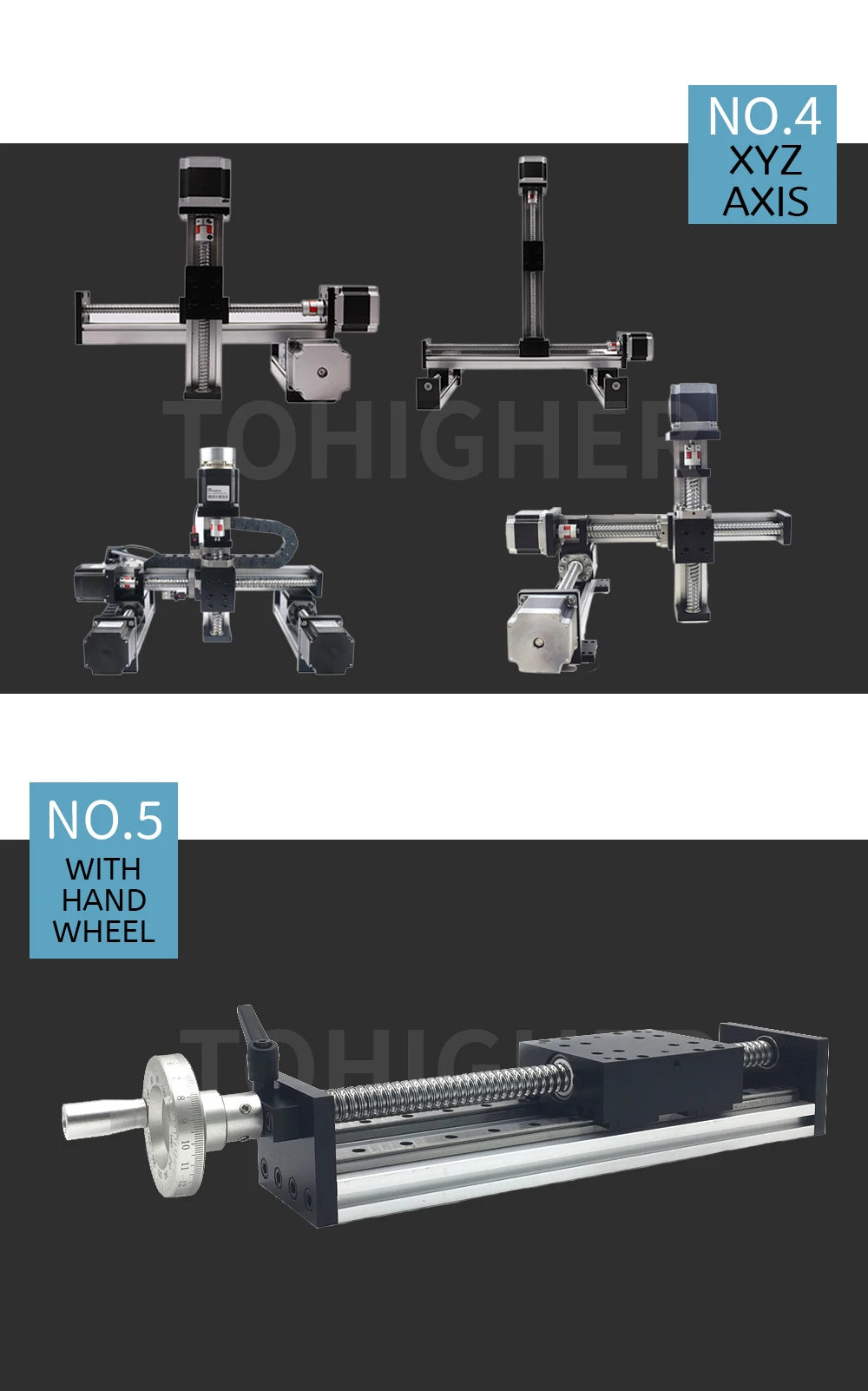

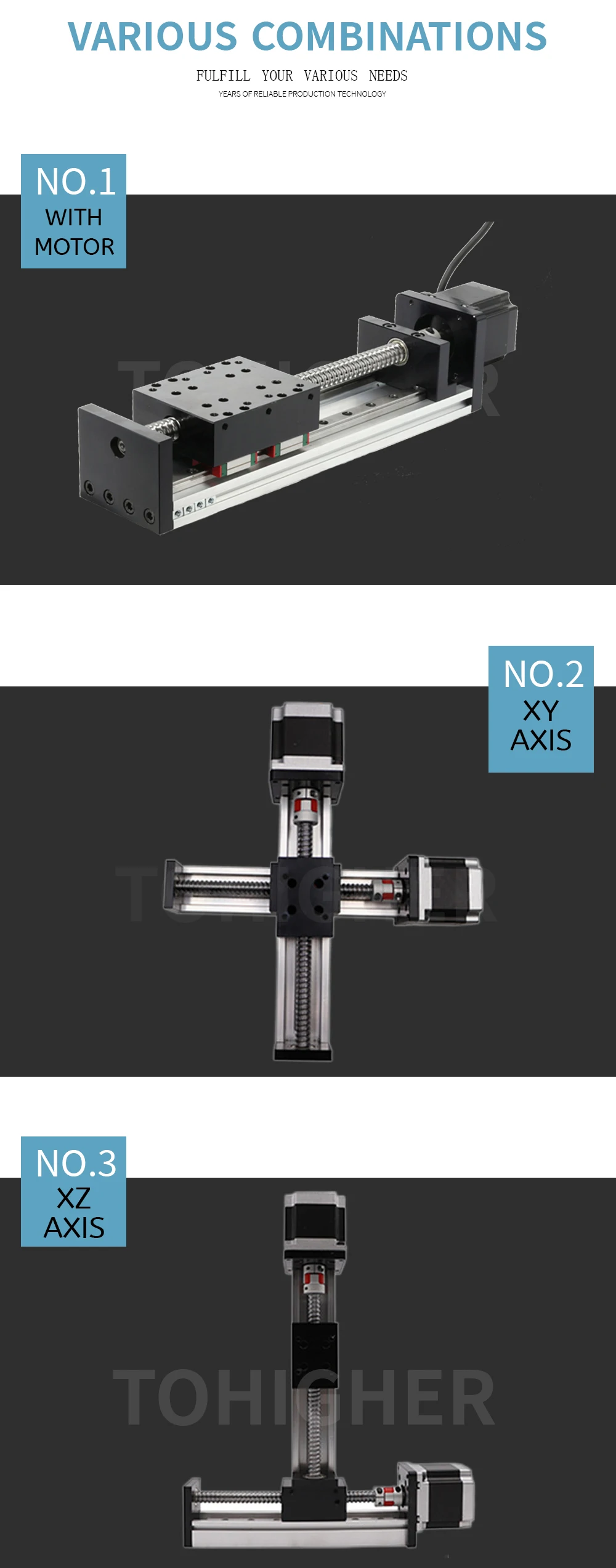

2. Para construir os eixos XZ, XY, XYZ, é necessário personalizar a placa de conexão. Por favor, entre em contato com o atendimento ao cliente para obter uma cotação.Se você precisar de um volante deslizar Por favor, compre aqui. .
3. A mesa deslizante é configurada com suporte de motor Nema23 por padrão, outros suportes podem ser personalizados, entre em contato com o atendimento ao cliente para obter detalhes.

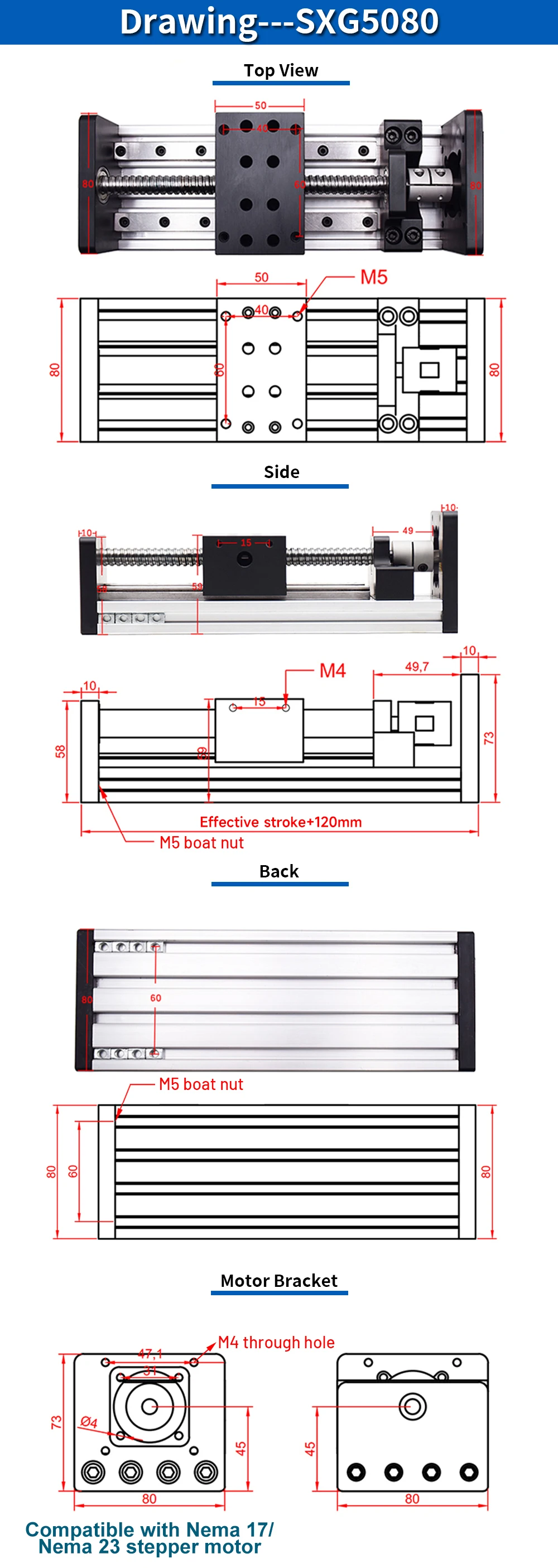

●Modelo: SXG5080 (mesa de 50*80mm) / SXG10080 (mesa de 100*80mm)
●Tipo de fuso de esferas: Fsu1605 Diâmetro do parafuso: 16mm, Passo: 5mm. A rosca gira uma vez e o painel se move 5mm. / SFU1204/ SFU1610
●Precisão do fuso de esferas Nível C7
●Traçado eficaz 50mm-1200mm Opcional
●Comprimento total:
Curso efetivo + 120 mm (mesa 50*80)
Curso efetivo + 170mm (Mesa 100*80)
●Tamanho do painel móvel: 50*80mm/80*100mm
●Diâmetro do guia: 12 mm
●Tipo de Guia: 2 * MGN12R
●Tipo de controle deslizante:
2*MGN12H (para mesa de 50*80mm);
4*MGN12H (para mesa de 80*100mm)
●Carga horizontal:
máximo 6 0 KG (para mesa de 50*80mm);
máximo 8 0 KG (para mesa de 80*100mm)
●Carga vertical:
máximo 3 0 KG (para mesa de 50*80mm);
máximo 4 0 KG (para mesa de 80*100mm)
●Velocidade máxima: 500 mm/s
●Precisão de repetibilidade do fuso de esferas: 0,02-0,03 mm
● Suporte do motor (customização de suporte disponível)
SXG 5080 Compatível com motor de passo Nema 17/ Nema 23;
SXG10080 Motor de passo Nema 23 correspondente padrão
●Material do fuso de esferas e do trilho linear: Aço carbono e aço para rolamentos
●Material da placa de base: Liga de alumínio
