Placa de Desenvolvimento AIoT ESP32-S3 AI DualEye com Tela Sensível ao Toque de 1.28 polegadas ESP32-S3 N16R8 para Brinquedos, Bonecas e Robôs, Suporte Wi-Fi/BT5
Nome da marca: spotpear
Tipo de acessório: Tela LCD
Bateria incluída: Não
Campos de Aplicação Típicos: Internet das Coisas (IoT)
Origem: CN (Origem)
Produto Químico de Alta Preocupação: Nenhum
Compatível Com: ESP32 S3
Quantidade: 1，2，3，5，10，20
Placa de Desenvolvimento AIoT ESP32-S3 DualEye
Ecrã IPS DualEye, 1,28 polegadas, 240 × 240 pixels, comunicação por interface SPI
Suporta diálogo de voz AI, slot para cartão SD integrado, porta de bateria de lítio e porta DIY, etc.
Funcionalidades
Este produto é uma placa de desenvolvimento AIoT com display DualEye projetada para fabricantes e entusiastas de eletrônica.Baseada no ESP32-S3, esta placa de desenvolvimento de microcontrolador suporta WiFi de 2,4 GHz e Bluetooth LE 5.Ele integra memória Flash de grande capacidade, PSRAM e telas LCD duplas de 1,28 polegadas, permitindo a operação suave de programas GUI como LVGL.Ele também possui um microfone integrado, alto-falante e circuito de carregamento de bateria de lítio, além de um slot para cartão SD reservado e portas de expansão DIY.Isso permite o rápido desenvolvimento de aplicações baseadas em ESP32-S3, como interfaces homem-máquina (HMIs), agentes robóticos DualEye e brinquedos ativados por voz com IA.Esteja você procurando criar um robô piscante, desenvolver uma interface IoT inteligente, habilitar jogos controlados por toque ou criar um dispositivo vestível futurista, esta placa é uma excelente escolha.
Equipado com processador Xtensa LX7 dual-core de 32 bits de alto desempenho, com uma frequência principal de até 240MHz.
Suporta Wi-Fi de 2,4 GHz (802.11 b/g/n) e Bluetooth 5 (LE) com antena integrada.
SRAM de 512 KB integrada, ROM de 384 KB, PSRAM de 8 MB e Flash de 16 MB
Duas telas LCD de 1,28 polegadas integradas, resolução de 240 × 240, 65 mil cores, versão com tela sensível ao toque opcional.
Codec de áudio ES8311 integrado e chips ADC de áudio ES7210, e equipado com interfaces de microfone e alto-falante padrão, suportando interação de voz AI
Slot para cartão Micro SD integrado para fácil expansão do espaço de armazenamento local, suportando armazenamento e leitura de dados, imagens e arquivos de áudio, etc.
Módulo de gerenciamento de carregamento de bateria de lítio integrado, interface de fonte de alimentação de bateria de lítio de 3,7 V reservada
Interface SH1.0 de 14 pinos integrada, levando a UART, I2C e algumas interfaces IO, conveniente para funções personalizadas DIY.

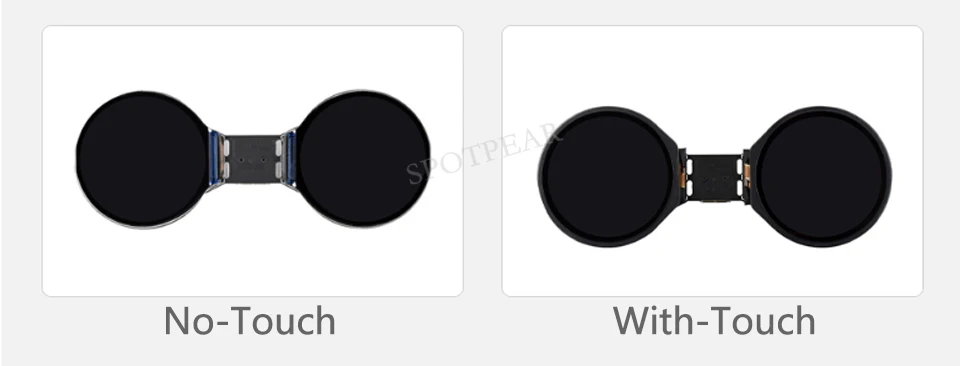

Seleção de versão

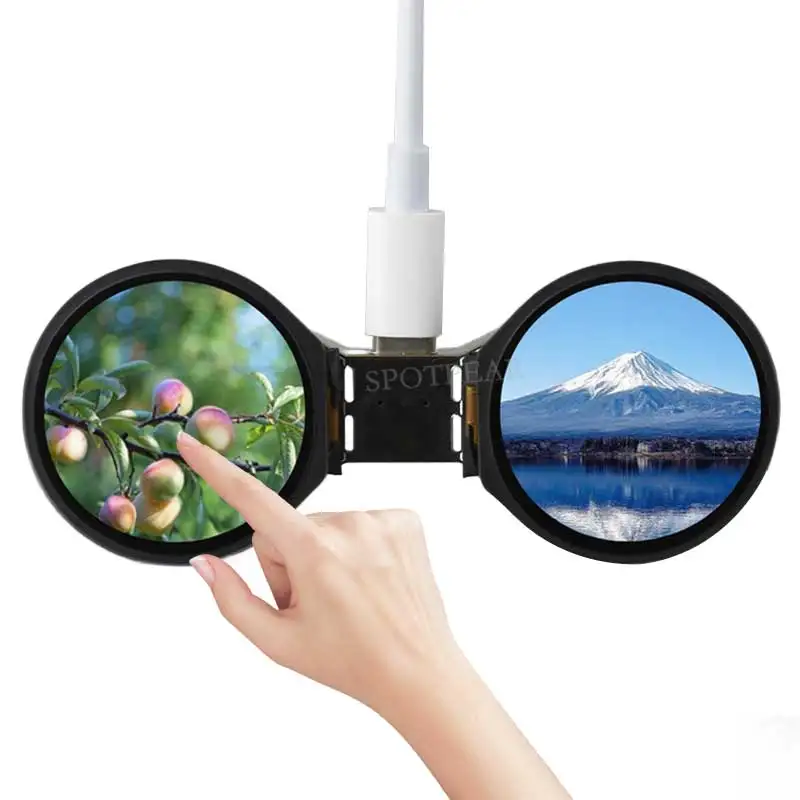

Toque capacitivo
Basta tocar, o que você vê é o que você obtém, operação flexível e interação suave com a UI
Através do sinal I2C, a função de toque é implementada e interrupção é suportada.
Apenas a versão touch suporta a função touch.
Chip de codec de áudio integrado
Suporta processamento de áudio de alta qualidade, fornecendo entrada e saída de áudio nítida e de alta qualidade

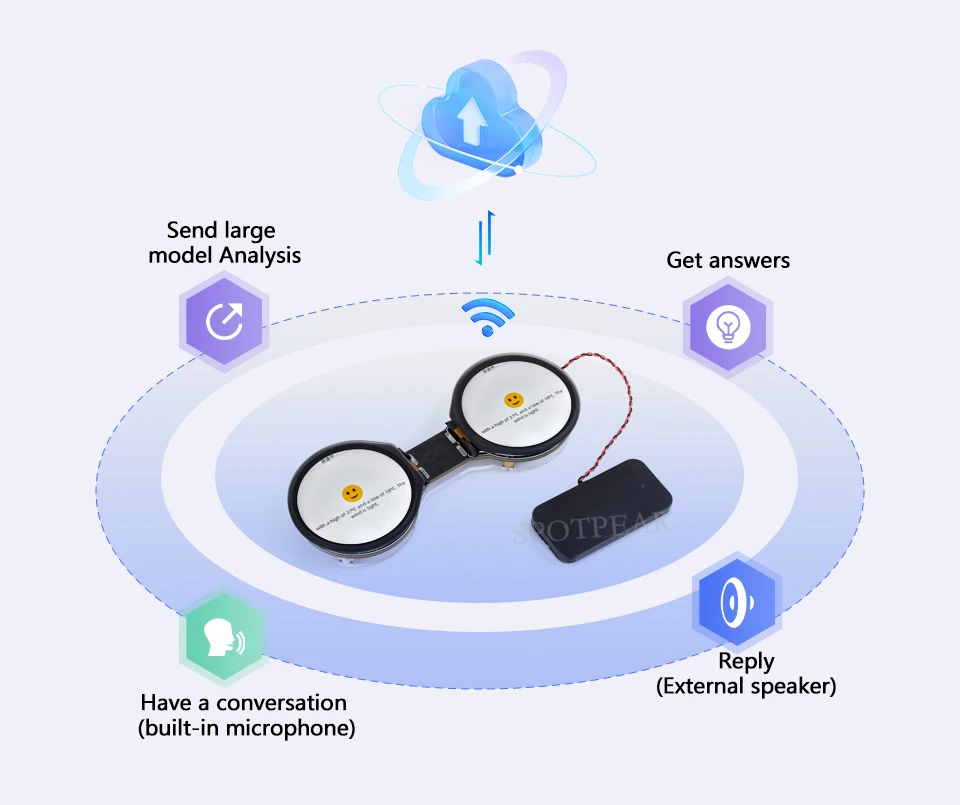

Suporte à interação por voz com IA
Suporta Xiaozhi AI e pode acessar plataformas online de grandes modelos, como Doubao, DeepSeek e outros modelos de IA.
Cenário de Aplicação

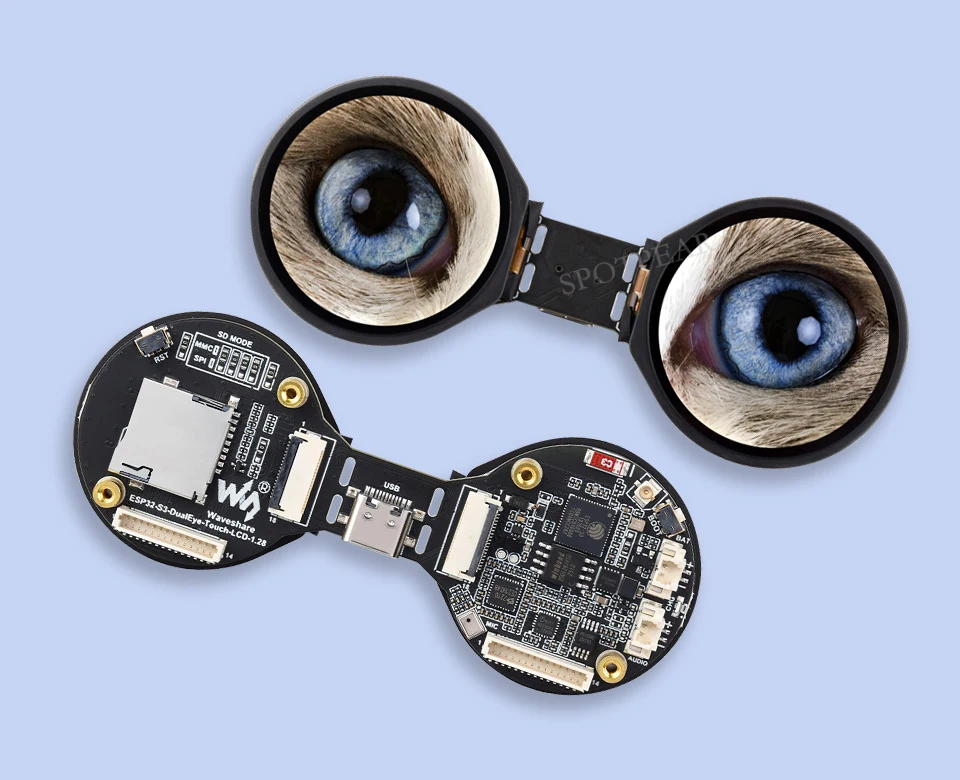

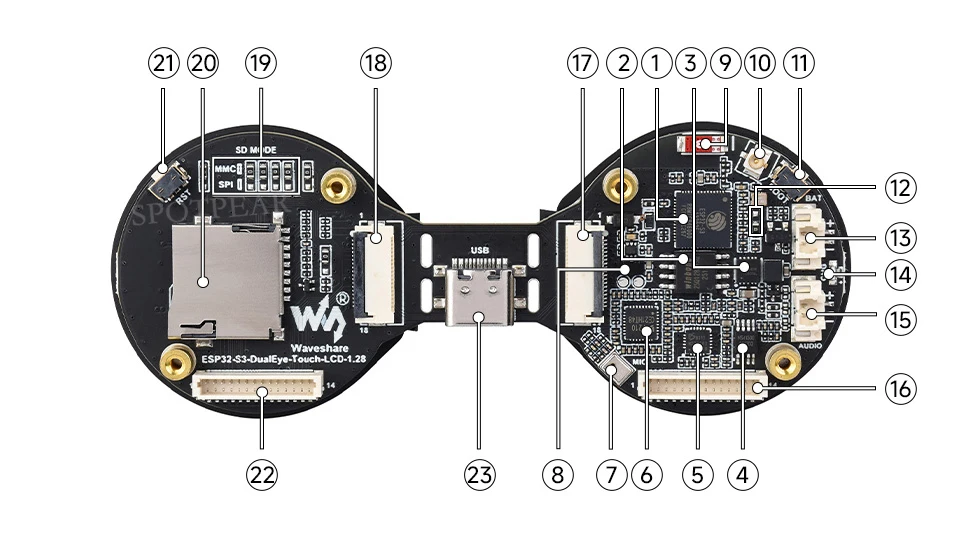

Introdução ao Recurso
-
ESP 32-S3R8
Processador dual-core, funcionando em até 240 MHz
Flash de 16 MB
Chip de gerenciamento de carregamento de bateria
chip amplificador de potência
ES 8311
ES 7210
Mike
-
MP1605GTF-Z MP1605GTF-Z MP1605GTF-Z
Módulo de alimentação, suporta saída de até 3,3V 2A
Antena de chip cerâmico
-
Transpositão IPEX de 1ª geração
Pode ser alternado para usar uma antena externa desoldando um resistor
Botão de inicialização
-
Posição do resistor de modificação da função GPIO1
Por padrão, a posição de soldagem fica próxima ao oscilador de cristal.Neste caso, GPIO1 é usado para medição de tensão da bateria.Se for alterado para ficar longe do oscilador de cristal, ele será conectado ao cabo FPC.Neste caso, o programa pode ser modificado para obter a exibição em tela tripla.
-
Interface da bateria do sistema
Conector MX1.25 de 2 pinos, pode ser usado para conectar a baterias de lítio de 3,7V, suporta carga e descarga.
-
Luz indicadora de carregamento
Quando conectado à bateria do sistema, o estado de carregamento está sempre ligado e desliga quando totalmente carregado (o estado é incerto quando não conectado à bateria do sistema)
Conector de alto-falante
Interface de cabo SH1.0 de 14 pinos
-
Interface FPC de 18 pinos
Enquanto a placa-mãe permanecer ligada, ajuste o valor do resistor R12 e modifique os parâmetros de configuração do display no programa para obter a exibição em tela tripla.Se a placa-mãe estiver quebrada, você pode conectar as duas telas através do cabo FPC para garantir o funcionamento normal de ambas as telas (observe que o botão RESET não estará disponível quando a placa-mãe estiver quebrada e o cabo FPC for usado para conectar as duas telas).
-
Interface FPC de 18 pinos
Para conectar ao mestre
-
Seleção do modo de comunicação do cartão SD
Quando a placa está quebrada, você pode mudar para o modo SPI ao usar outros controladores principais para controlar o lado do cartão SD.Neste momento, você pode usar um conjunto de SPI para controlar o cartão SD e a tela ao mesmo tempo.
-
Suporte para cartão Micro SD
Permite a conexão de cartões SD de grande capacidade
Botão RESET
-
Interface de cabo SH1.0 de 14 pinos
Quando a placa estiver quebrada, configure o resistor R19 para o modo SPI.Você pode então usar um cabo de 14 pinos para controlar o cartão SD e a tela simultaneamente por meio de um conjunto de SPI.
Porta tipo C

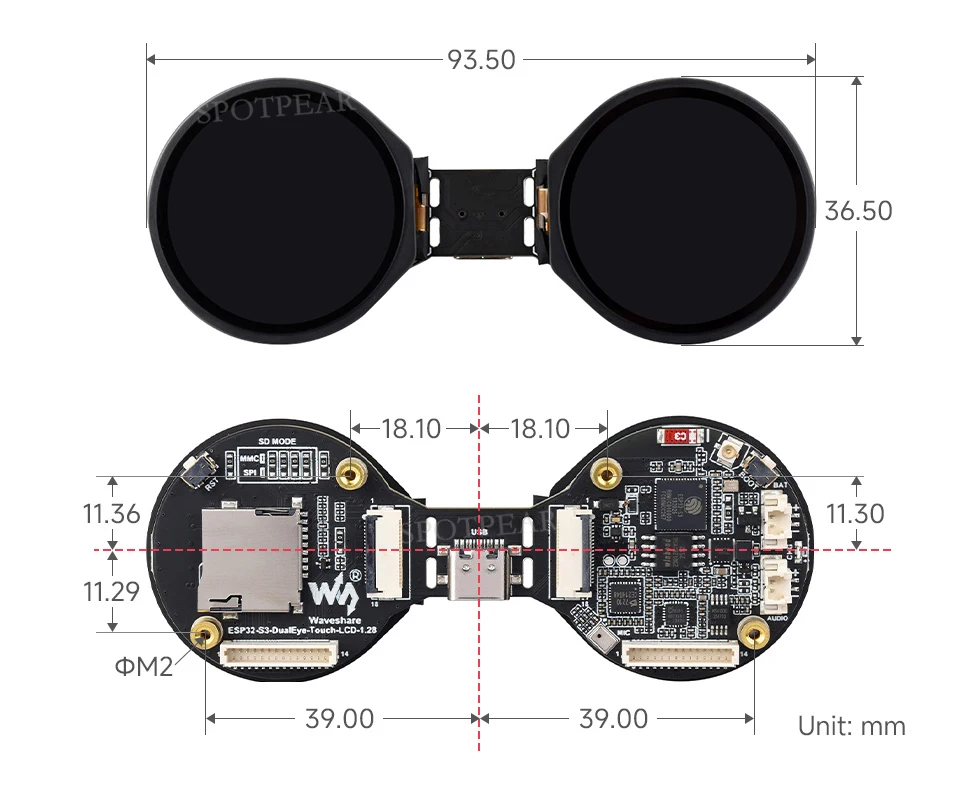

Tamanho do produto
