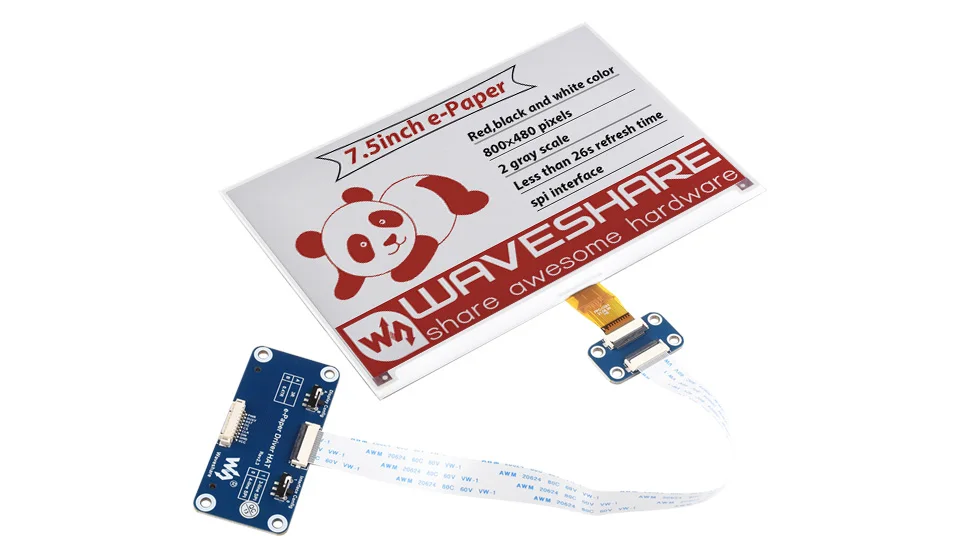

Raspberry Pi 7.5 polegadas e-Paper E-Ink Display HAT 800 × 480 Interface SPI Vermelho / Preto / Branco 7.5 polegadas para Arduino STM32 Jetson Nano
Tipo de acessório: Tela LCD
Bateria incluída: Não
Nome da marca: spotpear
Origem: CN (Origem)
Campos de Aplicação Típicos: Educação e Aprendizagem
Produto Químico de Alta Preocupação: Nenhum
Compatível Com: Raspberry Pi
Baixo consumo de energia, amplo ângulo de visão, exibição sem papel sem eletricidade
Ideal para etiquetas de preços, etiquetas de prateleiras, instrumentos industriais...
Sem luz de fundo, continua exibindo o último conteúdo por um longo tempo, mesmo quando desligado
Consumo de energia ultrabaixo, basicamente é necessária energia apenas para atualização
Cabeçalho de extensão Raspberry Pi 40PIN GPIO padrão, suporta placas da série Raspberry Pi, Jetson Nano e RDK X3
Interface SPI, para conexão com placas controladoras como Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32, etc.

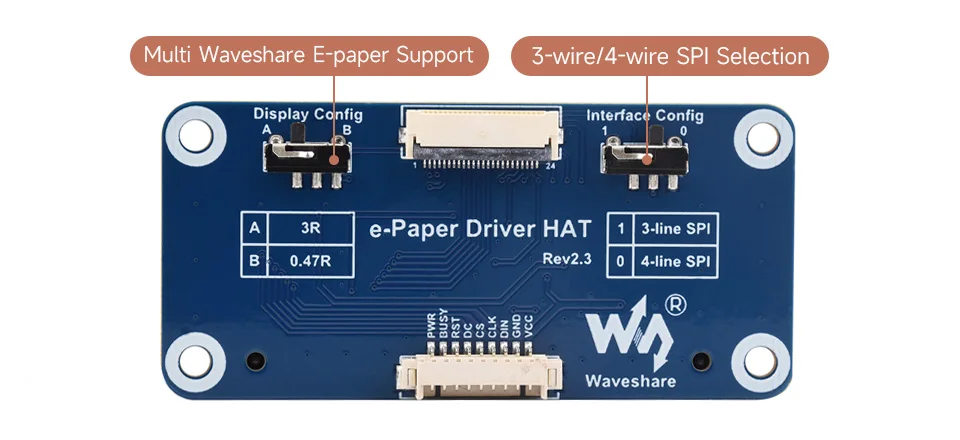

Tradutor de tensão integrado, compatível com MCUs de 3,3 V / 5 V
Vem com recursos de desenvolvimento e manual (exemplos para Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32)

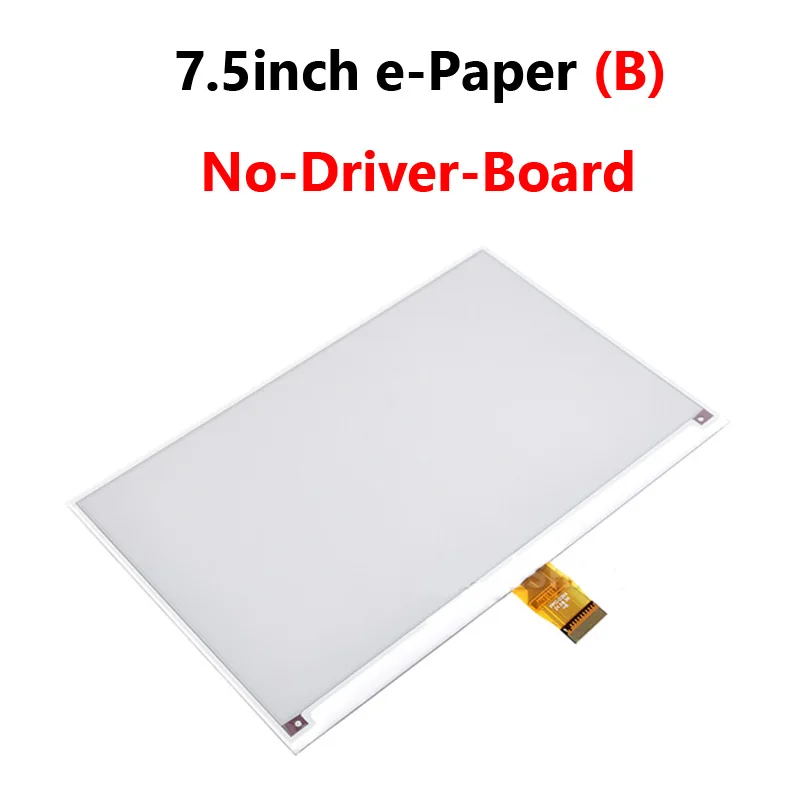

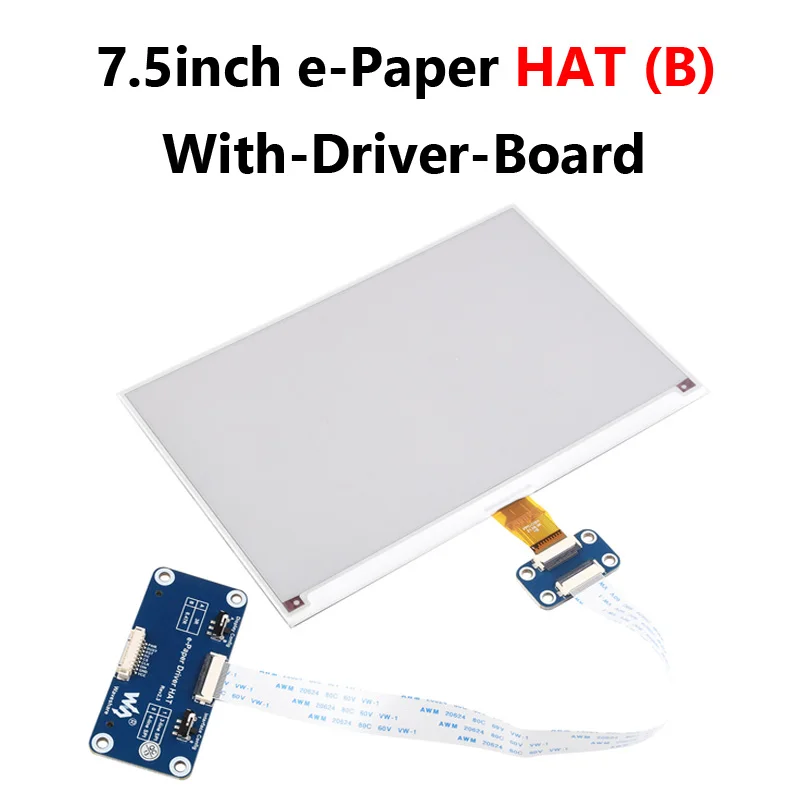

No-Driver-Board é um display bruto, para fácil teste e comparação, considere aquele com placa de driver: Chapéu de papel eletrônico de 7,5 polegadas (B)

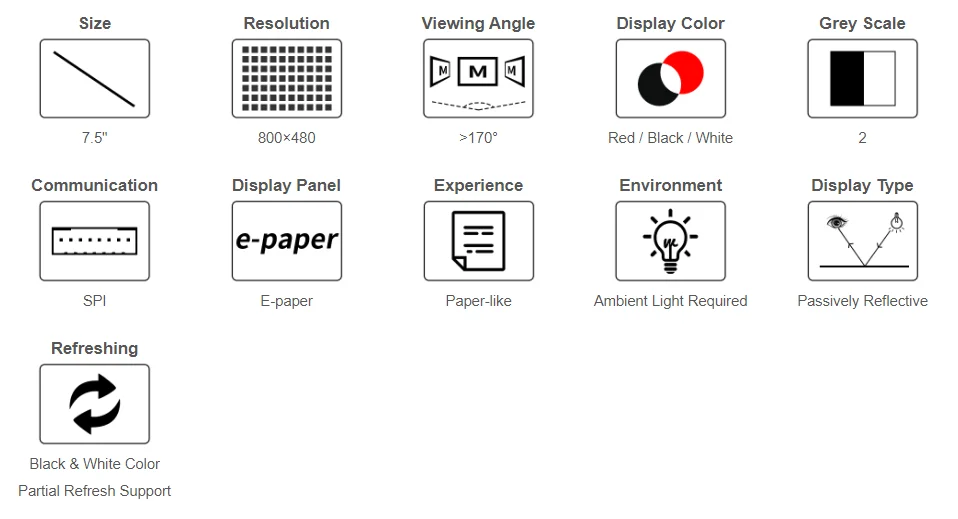

TENSÃO DE OPERAÇÃO | 3,3V/5V | COR DE EXIBIÇÃO | vermelho, preto, branco |
INTERFÍCIE | SPI de 3 fios, SPI de 4 fios | GRIS ESCALA | 2 |

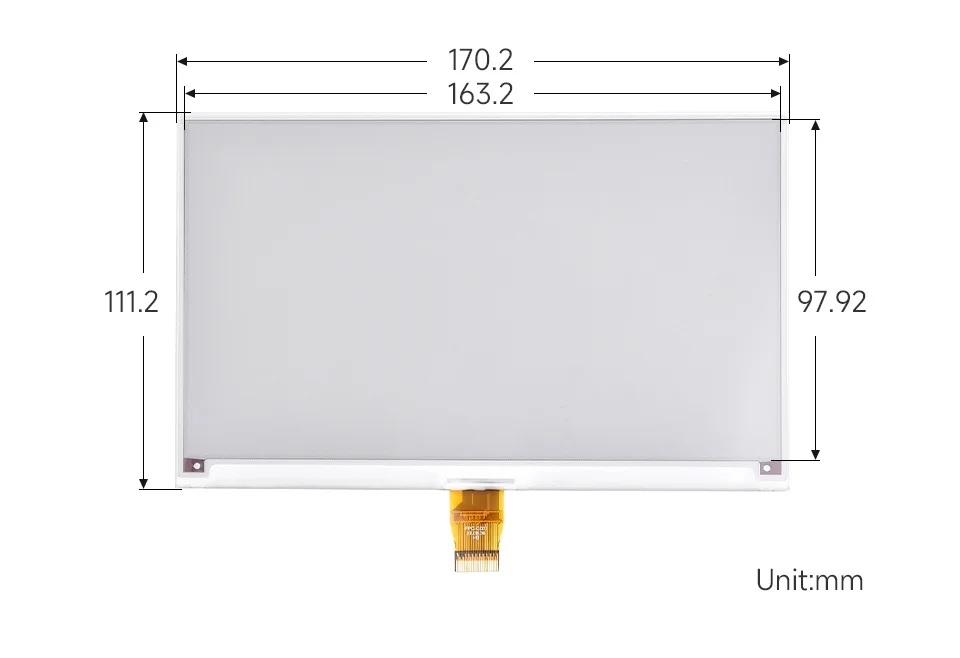

DIMENSÕES DE TOTALHES | 170,2 mm × 111,2 mm | TEMPO COMPLETO DE REFRESH | 26s |
TAMANHO DA EXIBIÇÃO | 163,2 mm × 97,92 mm | TEMPO DE REFRESHÇÃO RÁPIDO | 16s |
PODER REFRESH | 48mW (típico) | PRETO e BRANCO | 1,5s |
PITCH DE POT | 0,205 mm × 0,204 mm | CORRENTE DE PÓS | <0,01uA (quase nenhum) |
RESOLUÇÃO | 800 × 480 pixels | ÂNGULO DE VISUALIZAÇÃO | >170° |
O display de papel eletrônico utiliza tecnologia eletroforética de microcápsula para exibição, o princípio é: partículas carregadas suspensas em fluido transparente se moverão para os lados da microcápsula quando o campo elétrico for aplicado, tornando a microcápsula visível refletindo a luz ambiente, assim como o papel impresso tradicional.
O display de papel eletrônico exibirá claramente imagens/textos sob luz de lâmpada ou luz natural, não requer luz de fundo e apresenta quase 180° ângulo de visão.Geralmente é usado como e-reader devido ao seu efeito semelhante ao papel.

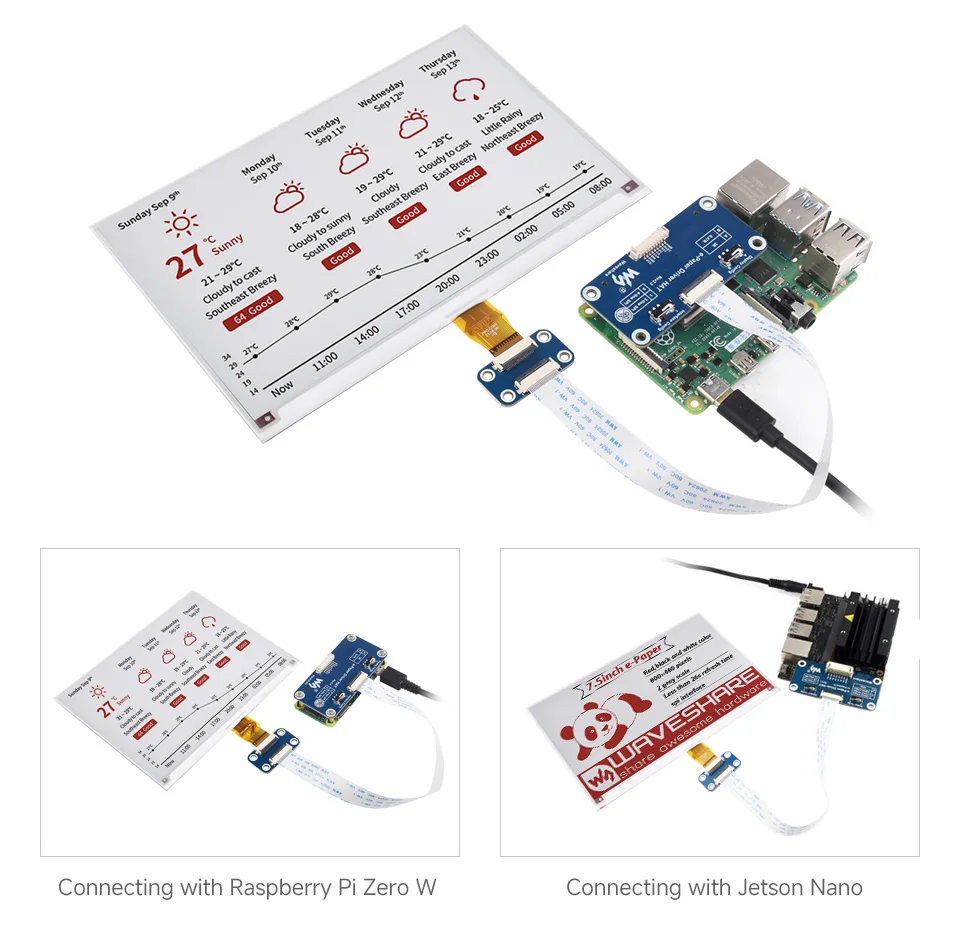

Compatível com placas da série Raspberry Pi, Jetson Nano e RDK X3
Para uso com outras placas controladoras como Raspberry Pi/Jetson Nano/STM32/Arduino
VCC | 3,3V/5V |
GND | Terra |
DIN | Pino SPI MOSI |
CLK | Pino SPI SCK |
CS | Seleção de chip SPI, baixo ativo |
CC | Seleção de dados/comando (alto para dados, baixo para comando) |
RST | Reinicialização externa, baixo ativo |
BUSOS | Saída de status ocupado |
PWR | Controle liga/desliga |
Adequado para etiquetas de preços, etiquetas de ativos/equipamentos, etiquetas de prateleiras, etiquetas de nomes de conferências...

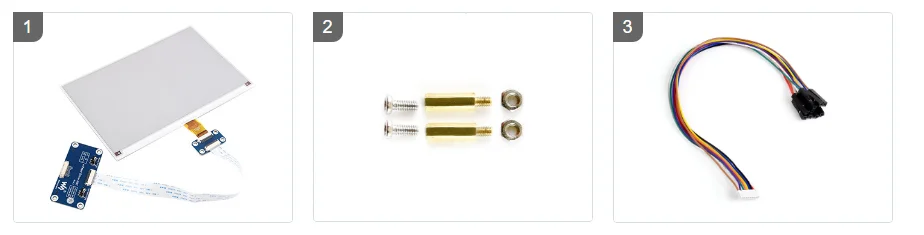

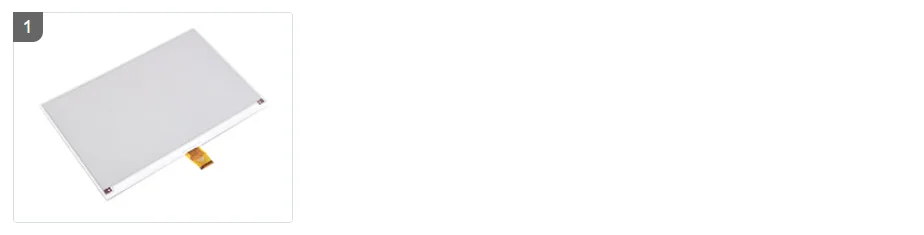

Papel eletrônico de 7,5 polegadas (B) x1

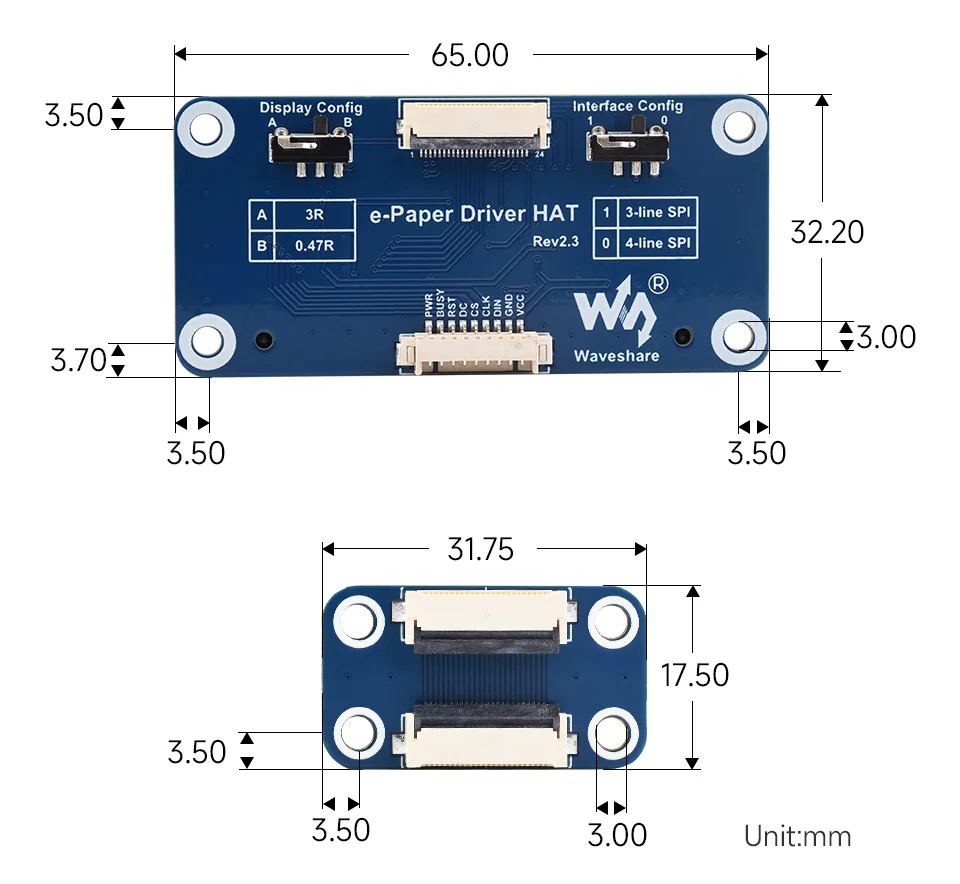

CHAPÉU de papel eletrônico de 7,5 polegadas (B) x1
Pacote de parafusos RPi (2 unidades) x1
Cabo GH1.25 9PIN ~20cm x1
