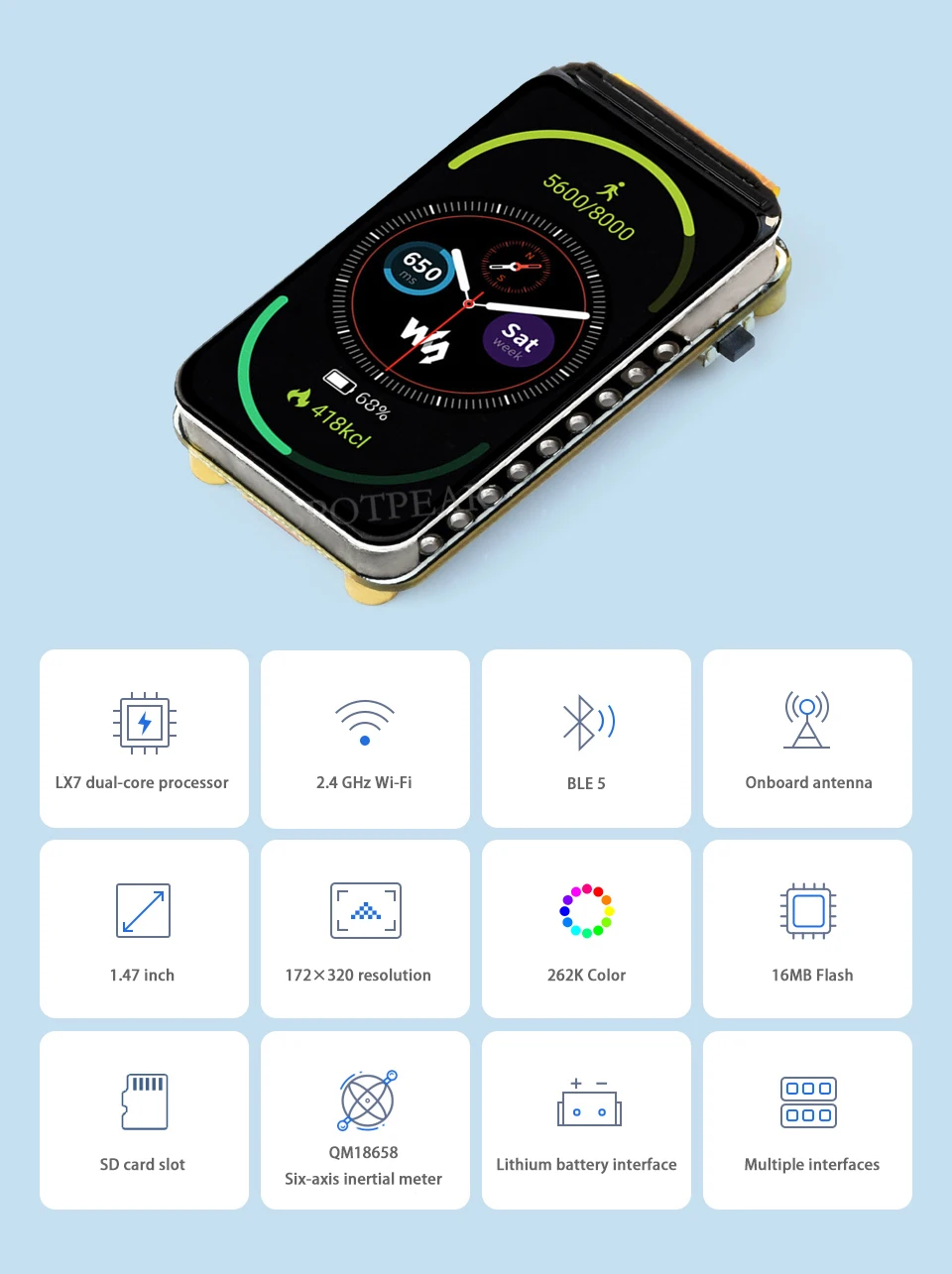

Placa de Desenvolvimento ESP32-S3 com Tela LCD de 1.47 polegadas 1.47B Display 1.47inch Screen SD 172×320 RGB LED

As imagens são apenas para referência.Por favor, consulte o efeito real da imagem.

Seleção de versão

Funcionalidades do Produto

Este produto é uma placa de desenvolvimento de microcontrolador que suporta Wi-Fi de 2,4 GHz e Bluetooth BLE 5.Ele integra Flash e PSRAM de grande capacidade, possui uma tela LCD integrada de 1,47 polegadas, pode executar programas de interface GUI, como LVGL, sem problemas e combina várias interfaces periféricas para desenvolver rapidamente aplicações HMI para ESP32-S3.
As principais características são:

• Equipado com processador Xtensa dual-core LX7 de 32 bits de alto desempenho, com uma frequência principal de até 240MHz.

• Suporta Wi-Fi de 2,4 GHz (802.11 b/g/n) e Bluetooth 5 (LE), antena integrada

• SRAM integrada de 512 KB, ROM de 384 KB, PSRAM de 8 MB e Flash de 16 MB

• Tela LCD integrada de 1,47 polegadas, resolução de 172×320, 262 mil cores

• Leve a maioria dos GPIOs para fora e integre uma porta serial USB de alta velocidade.

• A unidade de medição inercial de seis eixos QMI8658 integrada (aceleração de 3 eixos, giroscópio de 3 eixos) pode detectar o status de deflexão do dispositivo, contagem de passos e outras funções

• Lâmpadas RGB integradas, combinadas com uma camada intermediária de acrílico transparente, permitem criar efeitos de iluminação incríveis.

• Slot para cartão Micro SD integrado, pode ser conectado a um cartão SD externo para armazenar fotos ou arquivos

• O módulo de gerenciamento de carregamento de bateria integrado permite acesso às baterias para alimentar o dispositivo

• Suporta relógio flexível, vários modos de energia e outros controles precisos para alcançar o modo de baixo consumo de energia em vários cenários

Parâmetros da tela LCD

Tamanho da tela	1,47 pol.	Resolução	172 × 320 pixels
Chip de exibição	ST 7789	Gama de Cores	262 mil
Interface de exibição	SPI de 3 fios	Painel de exibição	Pessoas de Iniciativa Privada

Construído especificamente para o mercado de AIoT.

Equipado com processador Xtensa LX7 dual-core de 32 bits,

capacidades poderosas de computação de IA e mecanismo de criptografia seguro com uma frequência principal de até 240 MHz

Suporta Wi-Fi e BLE 5

O ESP32-S3 integra Wi-Fi de 2,4 GHz (802.11 b/g/n) com largura de banda de 40 MHz, e seu subsistema Bluetooth de baixo consumo de energia suporta Bluetooth 5 (LE) e Bluetooth Mesh.

Cenário de Aplicação

Suporta expansão de vários periféricos

Mais dispositivos de expansão podem ser conectados através do cabeçalho do pino GPIO

Visão Geral dos Recursos
